Wasserschlauch Hzg

[dosdres]

[quote="Thomas Held"]
Den Installatuer, der das Rohr mit dem passenden Flansch fuer den Anschluss an den Zylinderkopf und die Haltelaschen an den korrekten Positionen baut, moechte ich sehen. Und alles natuerlich zu einem Preis von unter 80 Euro...
Gruss,

Tom[/quote]


haste recht Tom,

wäre vielleicht einfacher gewesen,
jemand hätte mal ein foto von dem teil eingestellt,
dann hätte man mal gesucht ob man sowas im lager liegen hat.....

erik

[Pit]

Ich bräuchte ja nicht unbedingt das Originalrohr. Die fehlende Krümmung könnte auch ein Schlauchstück bilden. Vielleicht ist es ja auch nicht so wichtig, die jetzige Lösung hat mindestens die letzten 16 Jahre gehalten.
Ein Bild würde mir immer noch helfen. Schade nur, dass ich den Motor gerade draußen hatte.
Grüße,
Pit
Ein Bild von dem Rohr gibt's bei Sassen.

[Jint Nijman]

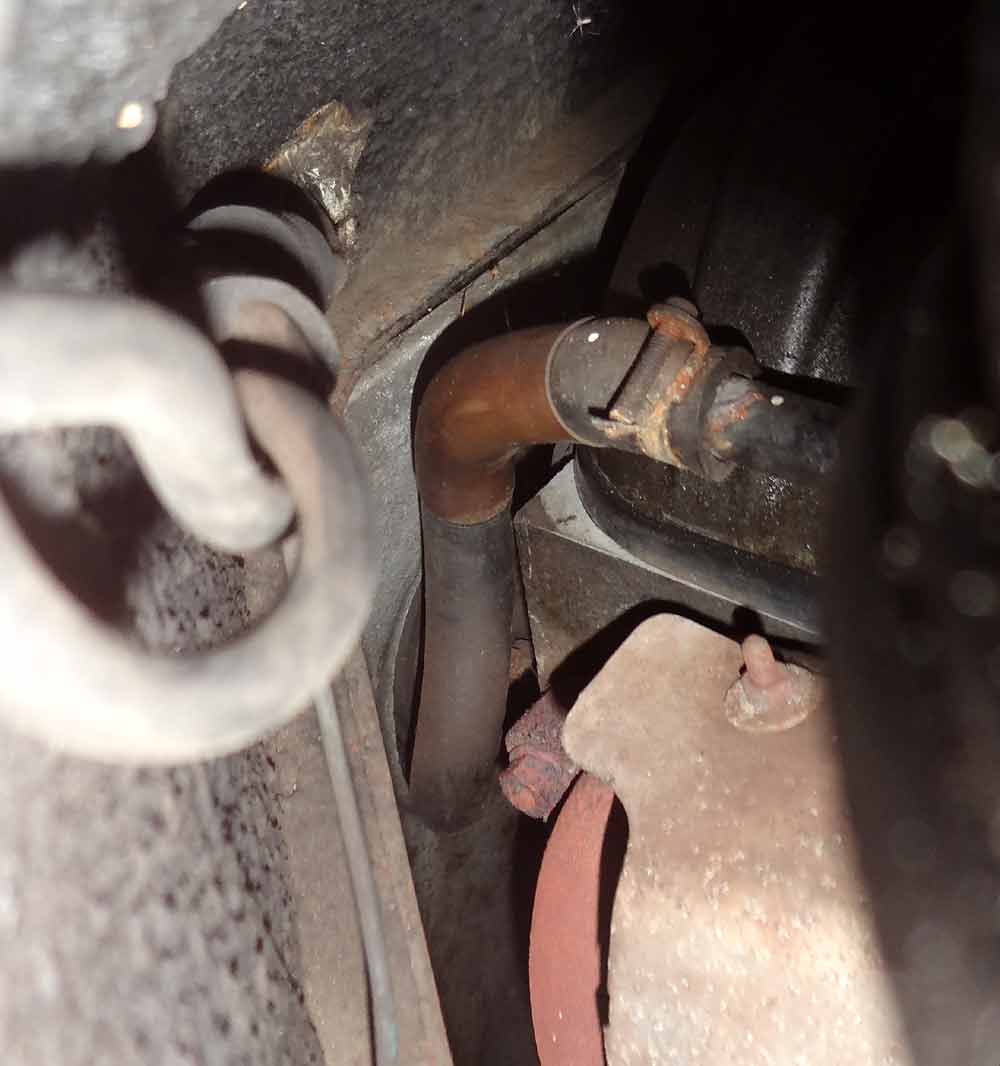

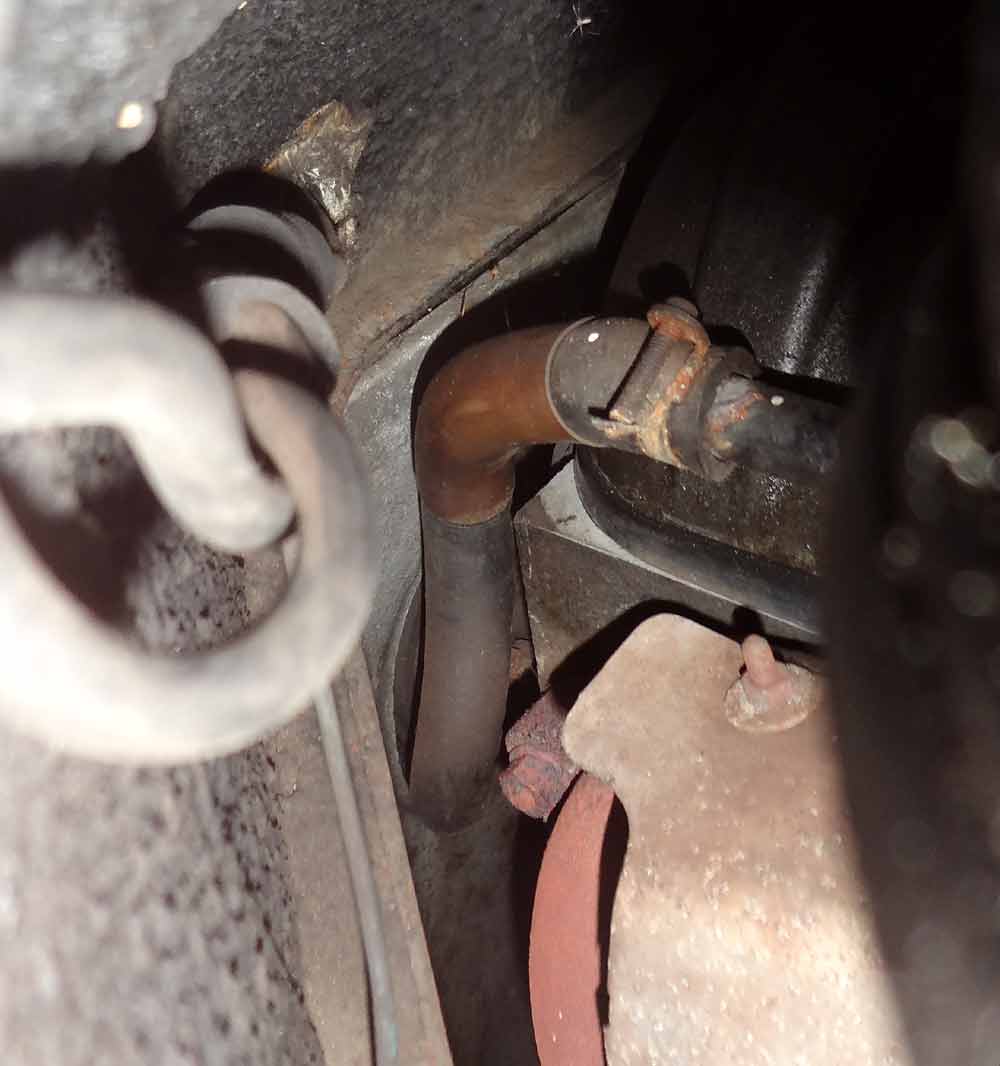

Hier ein Photo vom Schlauch an mein 1968-er DS19, ich das ist die originale Befestigung (ich habe den Schlauch allerdings mal ausgebaut um das Heizungsventil auszubauen).

[attachment 10640 Heizungsschlauch_s.jpg]

gruss

Jint

[Pit]

Hallo Jint,
auf dich als 68er Fahrer habe ich noch gehofft. Danke! So groß ist der Abstand zum Krümmer da auch nicht.
Grüße,
Pit

[Jint Nijman]

[quote=Pit]
auf dich als 68er Fahrer habe ich noch gehofft.
[/quote]
Das hatte ich schon gedacht Deshalb ja das Foto!
[quote=Pit]
Danke!
[/quote]
Gern geschehen.
[quote=Pit]
so groß ist der Abstand zum Krümmer da auch nicht.
[/quote]
Das stimmt. Das funktioniert aber schon seit 48 Jahren und 176Tkm!

gruss
Jint

[Robert]

Hallo Pit, hallo Jint,

ich glaube, der Schlauch ist auf dem Bild falsch herum montiert, der engere Bogen gehört imho nach unten ans Ventil und damit wird der Abstang zum Krümmer grösser. Ich habe am Wochenende ein Rendezvous mit Madame und ich hoffe, dann mit einem Bild dienlich sein zu können.

Viele Grüsse
Robert

[Jint Nijman]

@Robert:

Du meinst in mein Foto, bzw. in meine DS19?

gruss

Jint

[Jint Nijman]

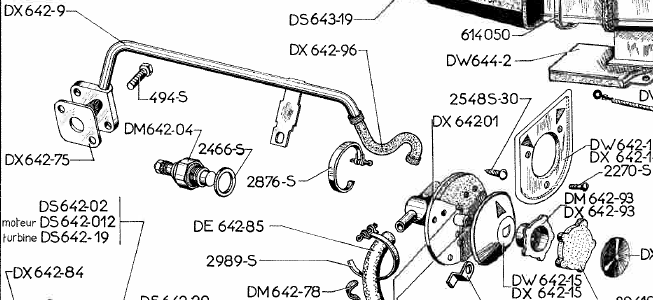

So sieht es im ET Katalog aus:

[attachment 10641 Heizungsschlauch_ET_Katalog.png]

Ich glaube allerdings nicht das man aus der Blickwinkel in dem ich das Foto gemacht habe schliessen kann wo der engere Bogen im Schlauch ist.

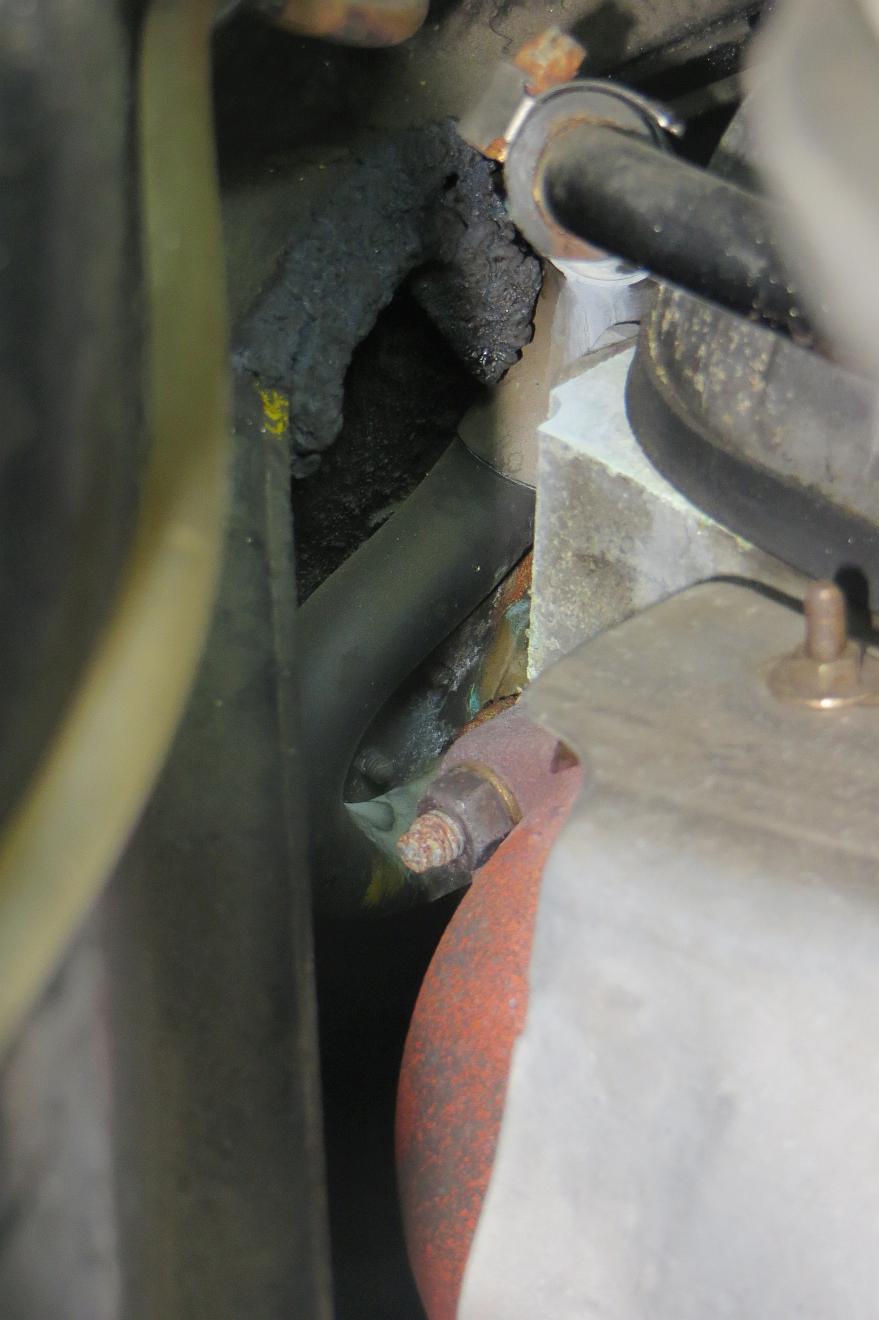

Hier ist noch ein Photo, ich denke so kann man sehen dass das die Skizze im ET-Katalog gut entspricht.

[attachment 10642 Heizungsschlauch2_s.jpg]

Ich denke auch dass die grau/beige Ummantelung des Schlauches an der Oberseite gehört, als Hitzeschutz, weil dort der Schlauch sehr nah am Zylinderkopf ist. Weiter unten ist der Distanz zum Krümmer grösser, meine ich.

Jint

[Pit]

Danke,
das Bild ist noch besser!
Grüße,
pit

Neues Problem: Kühler ist undicht.

[Jürgen]

Hallo Pit,

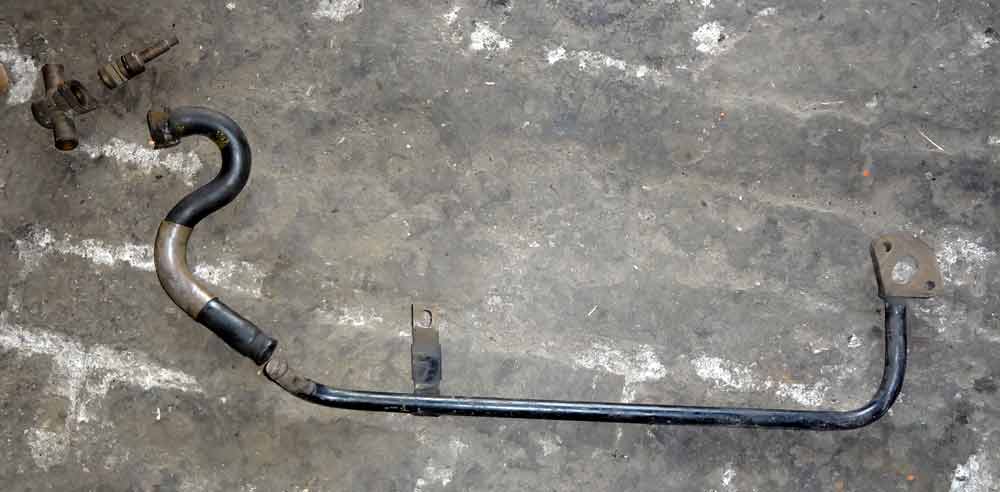

hier sind noch Bilder der Originalteile:
[attachment 10648 DSC02929s.jpg]

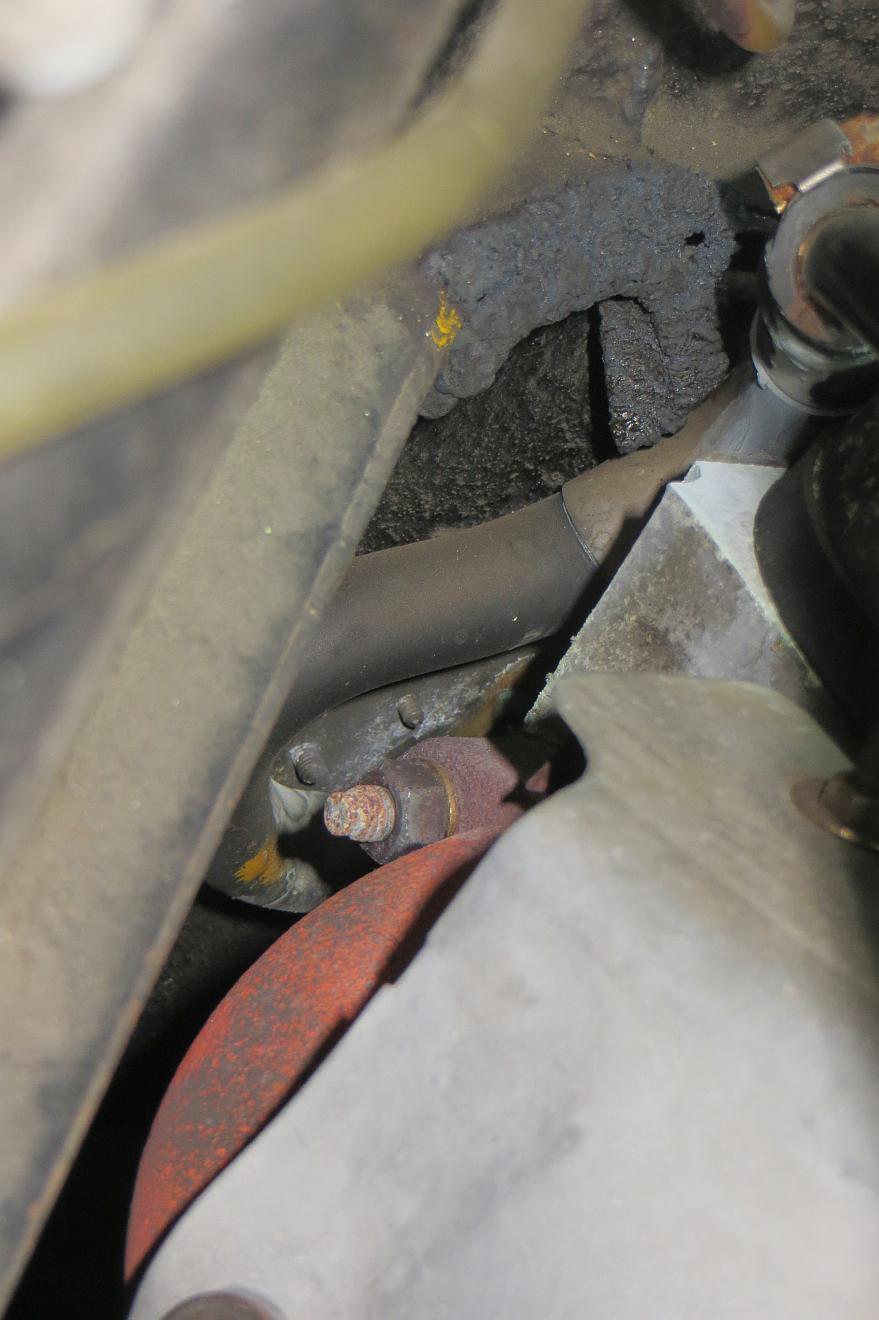

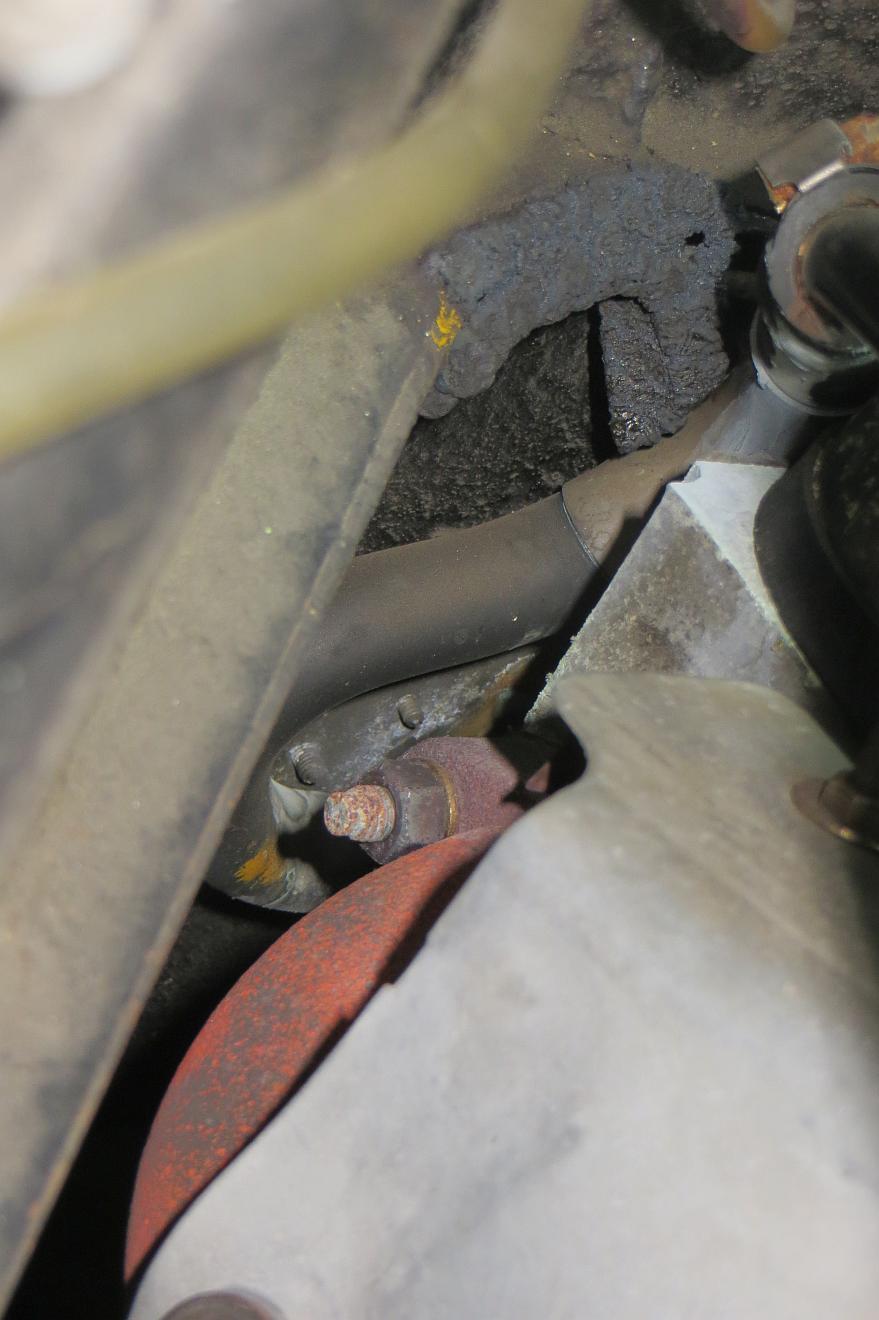

So sieht es in meiner DS aus:
[attachment 10649 DSC02934s.jpg]
hier ist auch ein neueres Heizungsrohr eingebaut.
