OT! Kühlerzusatzlüfter anschließen

[Michael Klette]

Hallo,
zwar geht es mal wieder nicht um meine ID, aber da das Thema ja schon von einigen DSlern angegangen wurde hier eine Frage an die Elektriker. Meine Estafette hat momentan einen Kühler ohne Zusatzlüfter. Original gab es eine Version der Estafette mit Zusatzlüfter genau ein Jahr. Daher finde ich keinerlei Unterlagen zum Anschluss des Kühlers. Einen entsprechenden Originalkühler habe ich, aber wie wird dieser angeschlossen. Ich vermute, er muss über ein Relais gesteuert werden, oder liege ich da falsch? Auf dem Bild ist der Kühler mit Thermoschalter zu sehen. Am liebsten wäre mir ein Schaltplan als Hilfestellung.
Grüße Michael

[...hannes]

Falls du nicht hundertprozentig Wert darauf legst, dass der Zusatzkühlerlüfterühler thermostatgeregelt zuschaltet, würde ich das manuell machen. In deutschen Breiten wird die Temperaturanzeige deiner Estafette vermutlich nur ganz selten dem roten Bereich zugehen, am ehesten noch nach scharfer Autobahnfahrt im Stau oder im Urlaub auf einer Alpenpassfahrt, also kritischen Grenzsituationen, in denen du die Fernanzeige sowieso stets im Auge behältst.

[symphatique]

Egal wie, auf jeden Fall mit Relais.

Vielleicht so eins ):

read.php?3,84749

[Langhuber]

Auf dem Bild ist der Kühler mit Thermoschalter zu sehen.

Wenn ich das Bild richtig interpretiere, dann sieht das doch so aus, dass der Ventilator mit dem Flachstecker am roten Kabel direkt an den Flachstecker des Thermoschaltern angesteckt wird. Wenn der Kühler und der Ventilator zusammengehören, dann dürfte der Thermoschalter auch stark genug sein, den Ventilator zu schalten.

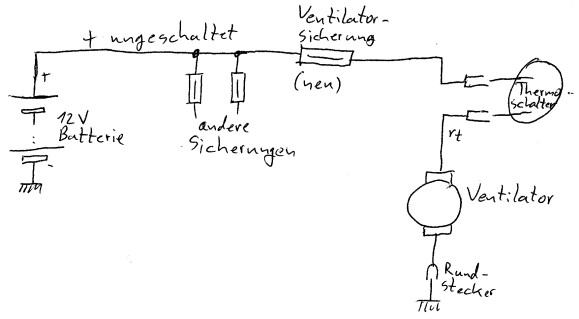

Dann müsste der Rundstecker des Ventilators an Masse kommen und der zweite Flachstecker an den Pluspol der Autos. Heutzutage nimmt man üblicherweise ein ungeschaltetes Plus, so dass der Ventilator auch nach dem Abschalten der Zündung noch weiterläuft und kühlt. In diesem Fall würde ich auch noch eine eigene Sicherung in die Plusleitung einbauen, auch für den Fall, dass der Thermoschalter spontan einen Masseschluss kriegt.[attachment 7564 o_relais.jpg]

Wenn Du es luxoriös machen willst, kannst Du in der Tat ein Relais zwischenschalten, vermutlich auch eines der schönen Rundlinge von Sympathique. Technisch geht natürlich auch ein billiges 2,75€-Relais aus dem Zubehörhandel.

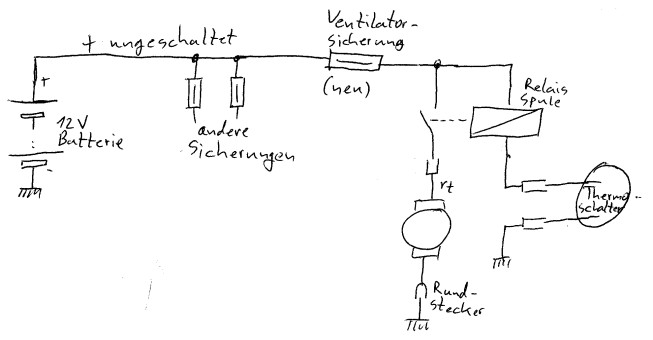

Das Relais hätte den Vorteil, dass Dein 12V-Plus nicht durch den Thermoschalter des Kühlers gehen muss, d. h. die Kurzschlussgefahr ist geringer. Bei einem Masseschluss des Thermoschalters würde halt der Ventilator loslaufen, bis Du es entweder merkst und die Sicherung ziehst, oder bis die Batterie leer ist.[attachment 7565 m_relais.jpg]

Ach so, zur Stärke der Sicherung: Ich würde mal 10A probieren.

Klemens

[Michael Klette]

Hallo Klemens,
tolle Erläuterung, vielen Dank! Das der Flachstecker direkt an den Schalter gehört hatte ich nun schon herausgefunden. Die Funktion des Relais hast du mir aber erst transparent schildern können. Danke für die schönen Schaltpläne.

Grüße Michael

[Langhuber]

Schaltpläne.

Hallo Michael,

"... created with the KIMP,
(Klemens' Image Manipulation Program)"[attachment 7567 smily1.jpg]


Klemens
