Schwedische Heizanlage

[Armin Stamm]

Moin moin

Meine DS21 Pallas ist ein Reimport aus Schweden – und demenstsprechend umgebaut.
Ich stelle hier mal drei Bilder rein, weil ich mir nicht sicher bin, wie das eigentlich aussehen sollte.

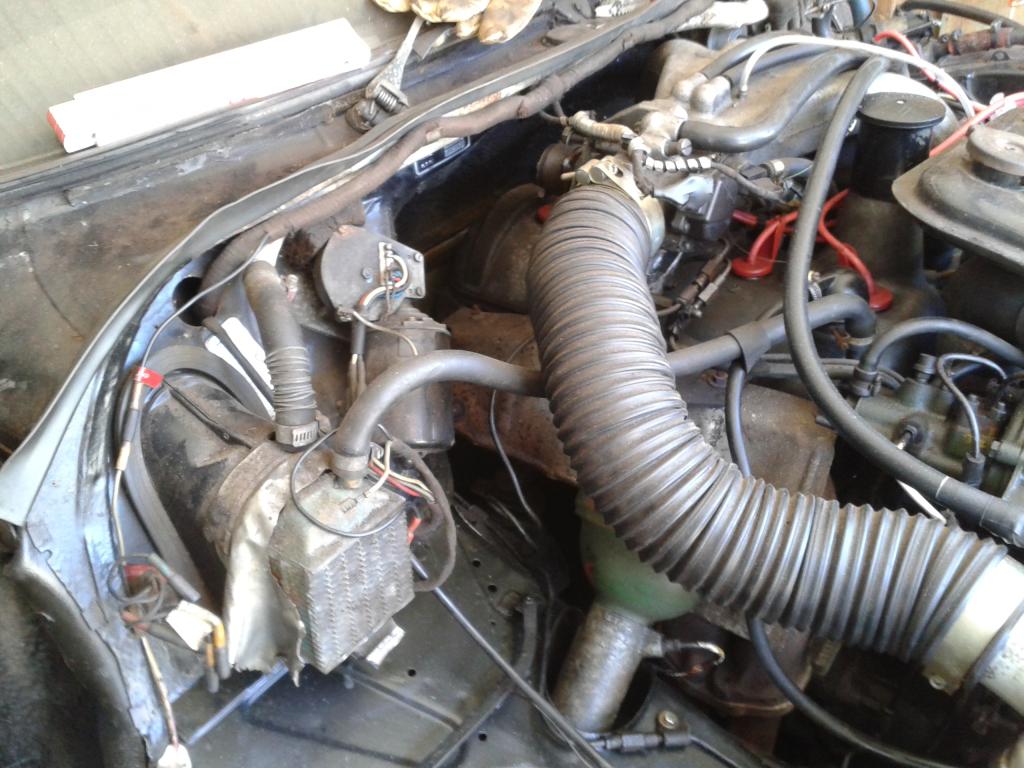

[attachment 8652 Heizung-links.jpg]

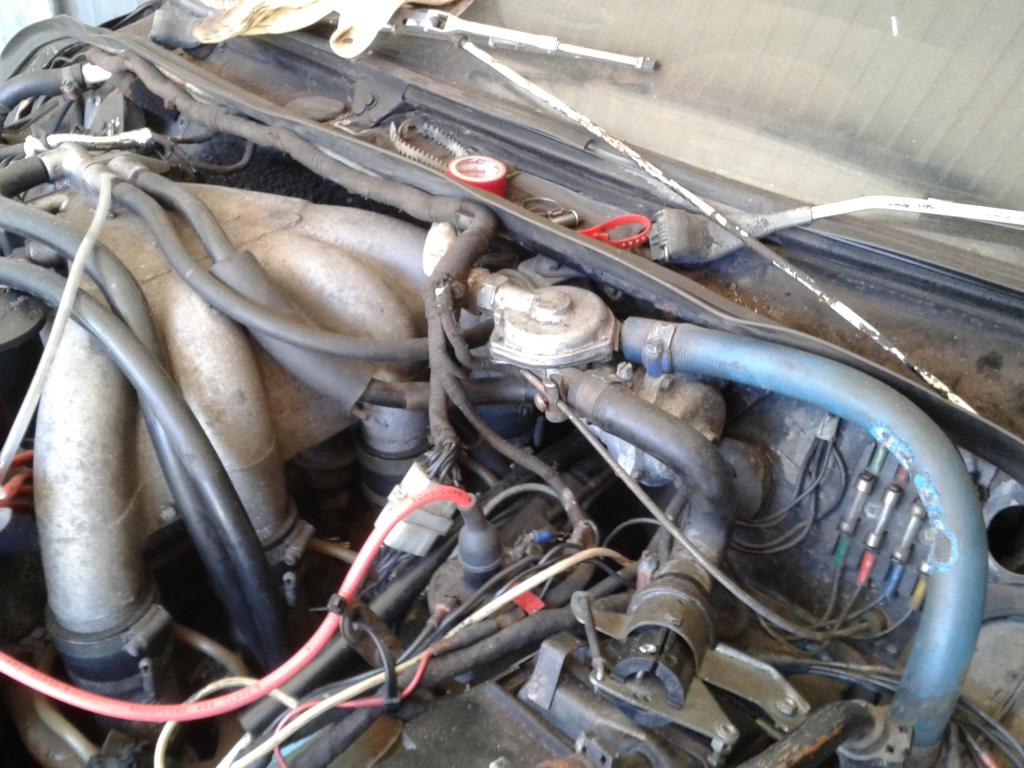

[attachment 8653 Heizung-rechts.jpg]

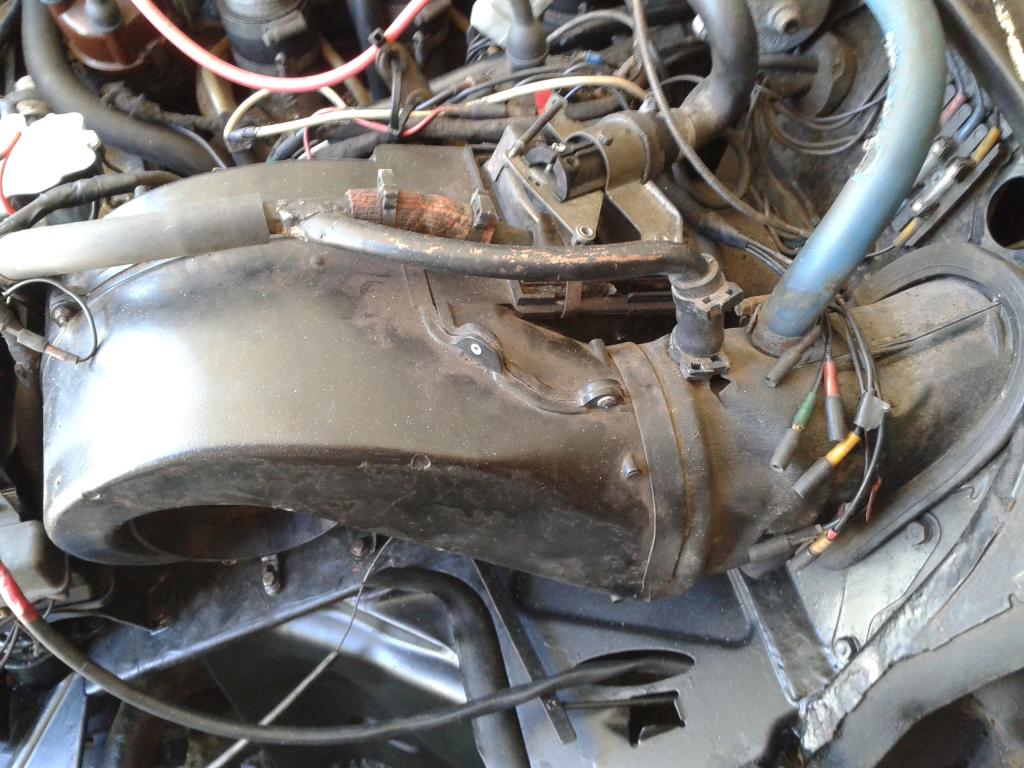

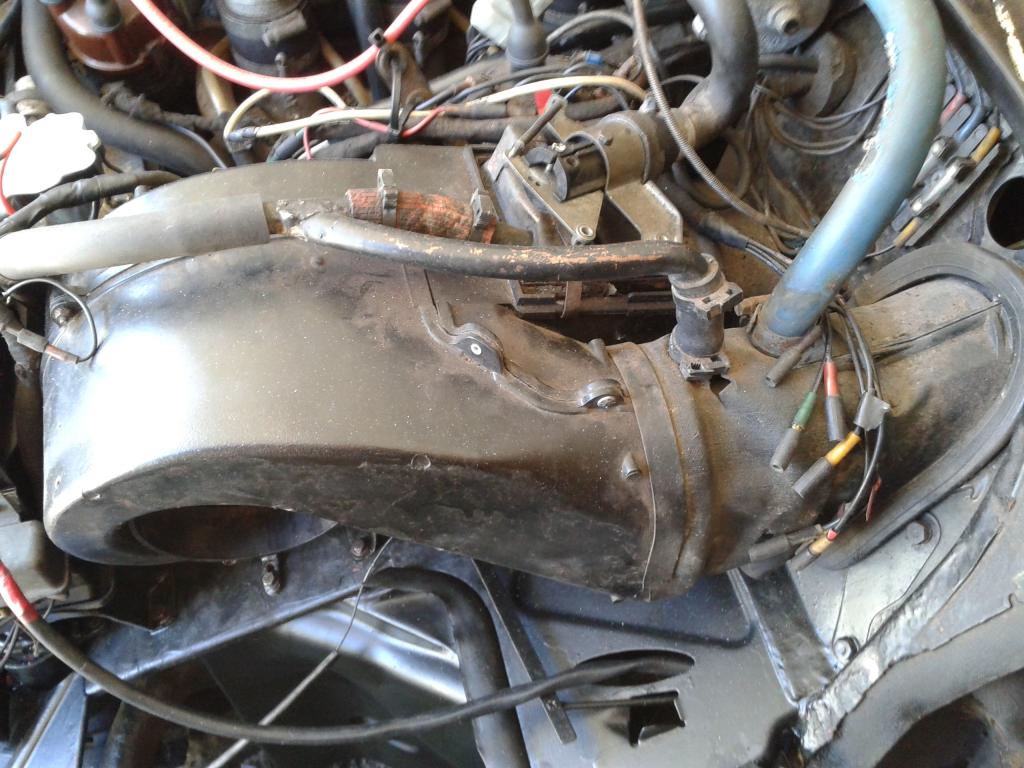

[attachment 8654 Heizungsventil.jpg]

Ich vermute, die Wärmetauscher rechts und links neben dem Gebläse sind nachgerüstet.

[hgk]

Moin,

ja, die 2 scheinen nachgerüstet zu sein und mit der zusätzlichen Umlaufpumpe bist Du wohl auch sibirischen Verhältnissen gewachsen. Mich interessieren Details zu der Pumpe.

Habe gerade nur ein Bild von der linken Seite:

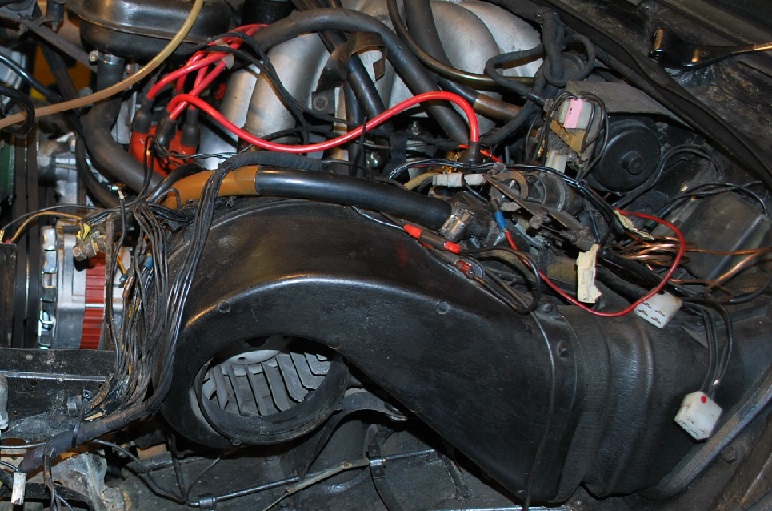

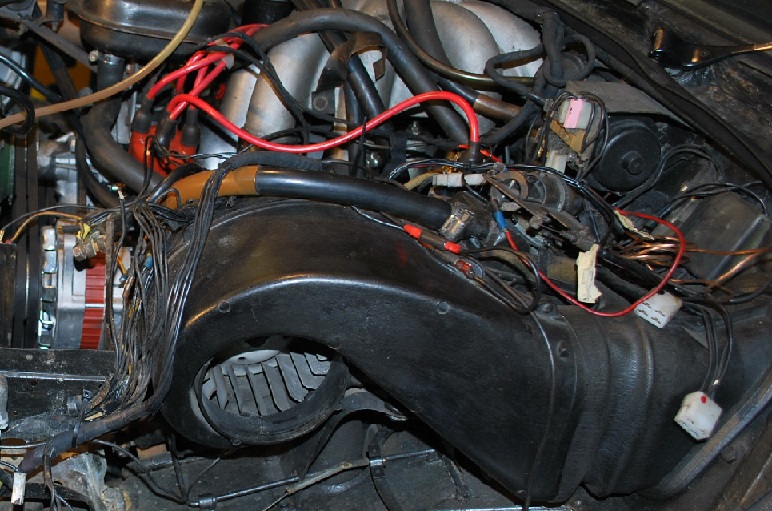

[attachment 8655 1Bild10.jpg]

Normal ist der Durchgang frei, weil für Frischluft gedacht.
Rechts sitzt nur die Maschette ohne WT mit Flexrohr durch Kotflügel nach vorne.

Der Schlauch für die Ansaugspinne ist nicht original. (Höherer Widerstand, fällt bei kalter Luft eher weniger auf ...)

Mit sonnigen Grüßen
Hans

[Nordlicht]

[quote=hgk]
Mich interessieren Details zu der Pumpe.
[/quote]

Moin,

mich auch. Auch die "Schaltung" der Wasserleitungen und wie die Heizung von innen geregelt wird

Gruß
Thomas

P.S. Ich habe übrigens echt lange gebraucht, bis ich den dritten WT entdeckt hab!

[Sensenmann]

Hast Du auch einen Tauchsieder mit 220 V Anschluß im Kühler?

[hgk]

Hallo Thomas,

die Schaltung der Wasserleitungen meine ich auf den Fotos gut zu erkennen.

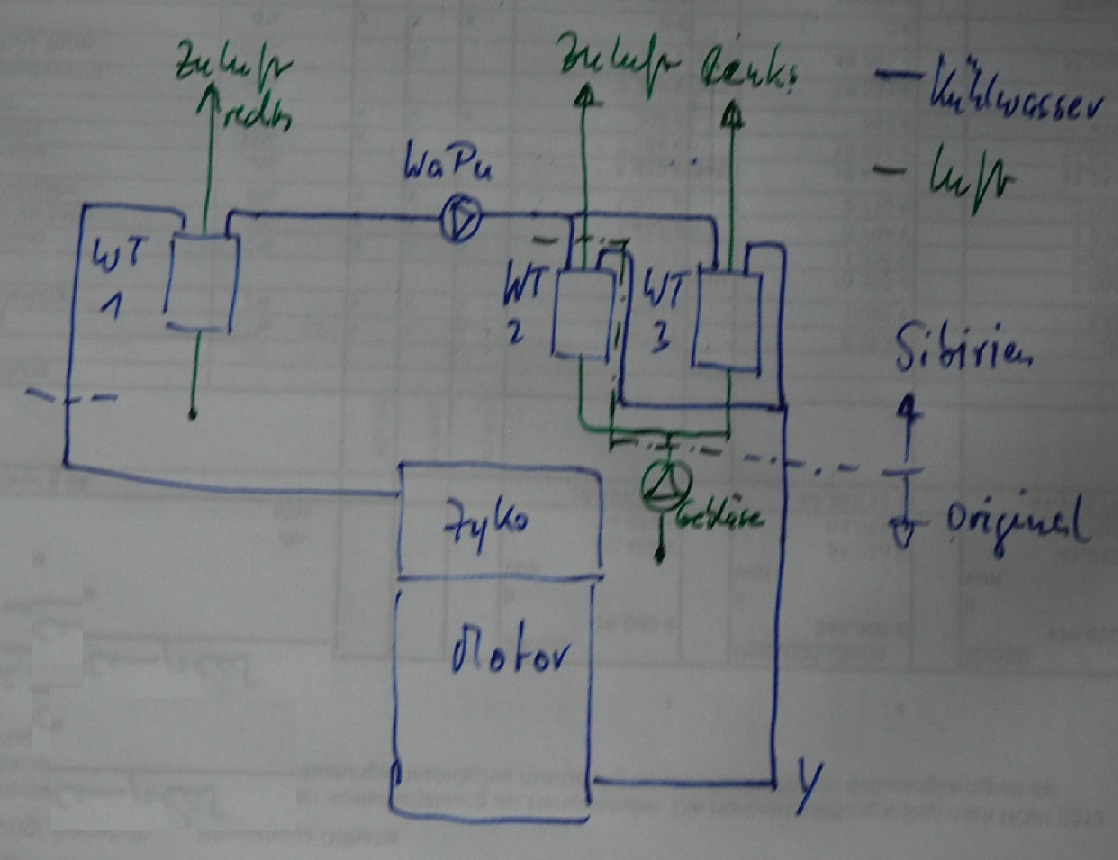

Abgriff Zyko - WT 1 (rechts) - Pumpe -

- Pumpe - Ausgang1 - WT 2 (Bestand)

- Pumpe - Ausgang2 - WT 3 (links)

Zusammenführung WT 2 und WT 3 - Y - dann auf unteren Motoranschluß ...

[attachment 8656 1DSC_2133.jpg]

Tolle Konstruktion.


Kannst Du das bestätigen, Armin?

[Armin Stamm]

Eure Beiträge helfen mir weiter.

Übrigens, was hir für eine zusätzliche Pumpe gehalten wird, ist lediglich ein Ventil zum Regeln der Heizung, da das Originalventil defekt ist. Bedient wurde es mal ganz normal per Drahtseil. Es ist inzwischen aber so schwergängig, daß ich eine Zange brauche.
Ich will alles wieder auf den Originalzustand bringen.

Danke für die Hilfe.

[MichaIN]

Hallo zusammen!

Die Wärmetauscher, die in die Frischluftkanäle passen, sind ganz cool.
Dafür findest Du bestimmt Abnehmer.

Viele Grüße,
Michael.

[hgk]

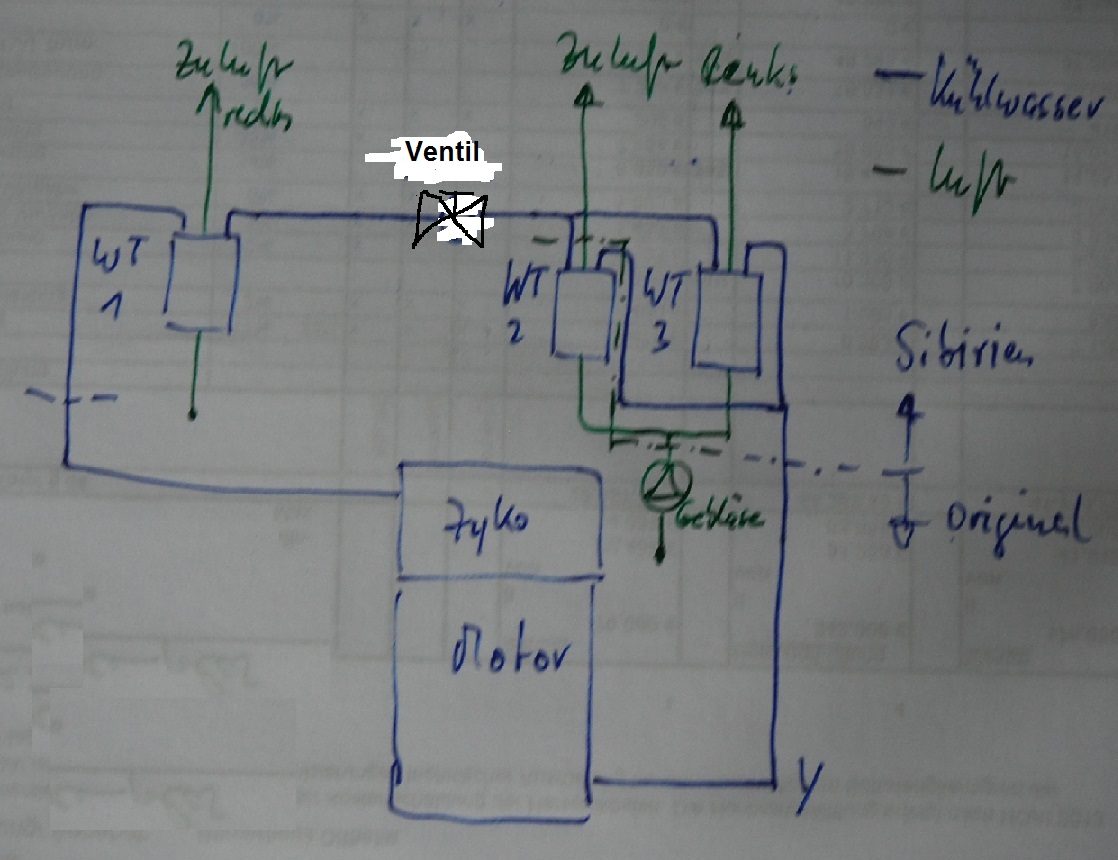

Ok, Korrektur:

[attachment 8658 2DSC_2133.jpg]

MsG
Hans

[aquablader]

Naja, ob das so wirkungsvoll ist, drei Wärmetauscher dazu noch in Reihe an einen so kleinen Schlauch zu hängen? Eine wirkungsvolle elektrische Zusatzwasserpumpe ist wohl nicht vorgesehen, oder?
Und die Luftmenge spielt ja auch eine Rolle.
Naja, man ist schon verwöhnt heute...

LG

Ingo

[hgk]

Naja, 2 sind ja immerhin parallel und solange der Thermostat nicht öffnet läuft ja der Förderstrom aus der Wapu nur durch die WTs.
Zusatzpumpe und dicke Schläuche sind natürlich immer besser ...

MsG
Hans
